Vylepšené špirálové tesnenie pre presné tesniace aplikácie

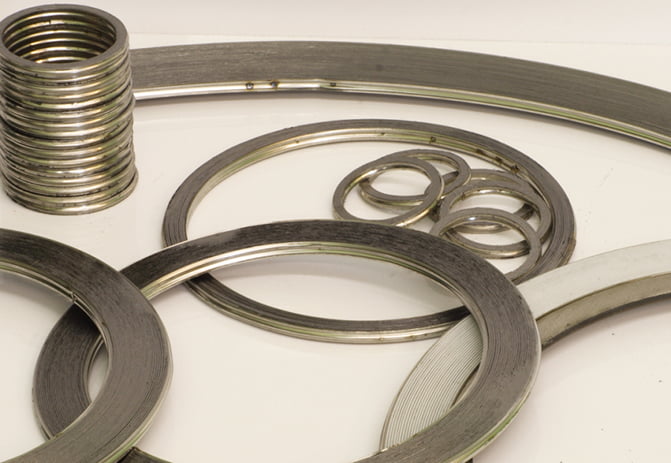

Typy špirálových tesnení:

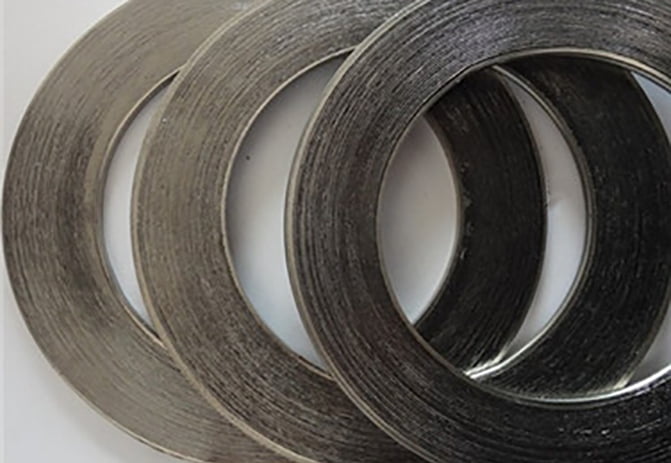

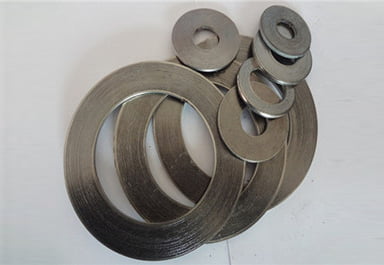

Špirálové vinuté tesnenie základného štýlu:

Základný konštrukčný štýl, vnútorné a vonkajšie priemery sú vystužené niekoľkými vrstvami kovu bez výplne, aby sa dosiahla väčšia stabilita a lepšie kompresné vlastnosti. Vhodné pre prírubové zostavy s perom a drážkou alebo samčie a vonkajšie alebo drážkované až ploché

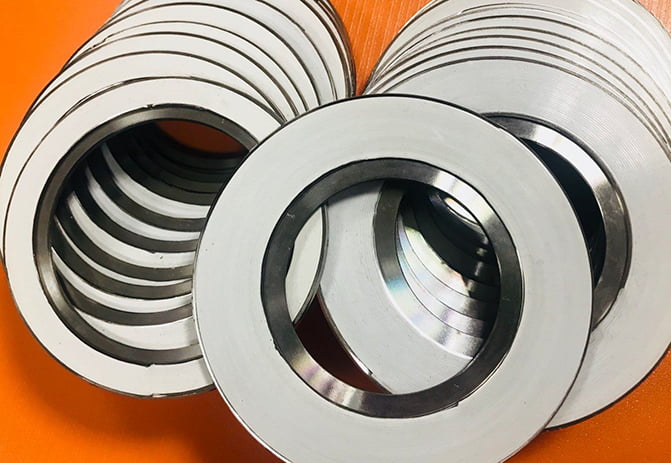

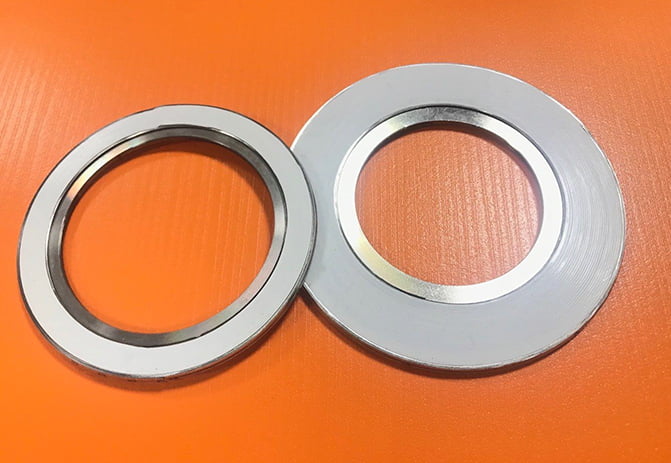

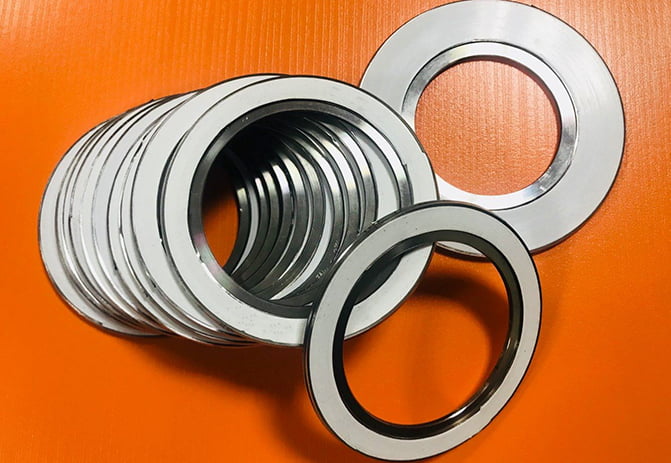

Špirálové vinuté tesnenie s vnútorným krúžkom:

Pevný vnútorný kovový krúžok pôsobí ako kompresný doraz a vypĺňa prstencový priestor medzi otvorom príruby a vnútorným priemerom. Navrhnutý tak, aby zabránil hromadeniu pevných látok, znížil turbulentné prúdenie procesných tekutín a minimalizoval eróziu čelných plôch príruby.

Špirálové vinuté tesnenie s vonkajším krúžkom:

Je to vonkajší krúžok, ktorý presne vycentruje tesnenie na čele príruby, poskytuje dodatočnú radiálnu pevnosť, aby sa zabránilo prasknutiu tesnenia, a pôsobí ako kompresná zarážka odporúča sa prsteň

Špirálové vinuté tesnenie s vnútorným a vonkajším krúžkom:

Štýlové tesnenie CG vybavené vnútorným krúžkom, ktorý poskytuje dodatočnú zarážku obmedzujúcu kompresiu a poskytuje tepelnú a koróznu bariéru, ktorá chráni vinutia tesnenia a zabraňuje erózii príruby. Vhodné na použitie s plochými čelnými prírubami a určené pre vysokotlakové a teplotné služby, trieda 900 a vyššie alebo kde sú prítomné korozívne alebo toxické médiá Iné štýly sú k dispozícii na požiadanie.
